Technische informatie

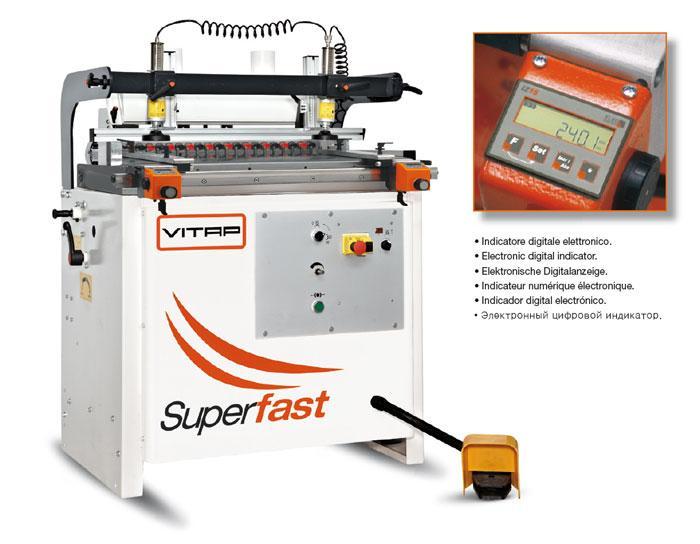

Vitap Superfast meerspillige boormachine
Supersnelle Drevelboormachine halfautomatische voor de kleine en middelgrote productie.
Zeer nauwkeurig en snel instelbaar door toepassing van mechanisch digitale tellers voor instelling van de boorbalk positionering en de kopse werkstukaanslagen en electronisch digitale uitlezing van de beide zijdelingse geleiders.
De machine is standaard voorzien van:
Boorbalk met 21 boorspillen h.o.h. 32 mm standaard voorzien van snelwissel-spillen
Zijgeleiders met electronisch digitale maataanduiding
Kops-aanslagen met mechanisch digitale maataanduiding
Snelwissel bevestigingen voor aluminium lengteaanslagen met kantelnokken
Pneumatische verstelling van de boorbalk van Horizontaal naar vertikaal boren
De boorbalk kan onder 45° geblokkeerd worden d.m.v. een vast referentiepunt
Revolveraanslag voor het instellen van 6 verschillende boordiepten
Automatisch boordiepteverschil van 10 mm voor het boren van horizontaal / vertikaal verbindingen
2 stuks aluminium lengte aanslagen L=1500 mm elk voorzien van 2 stuks kantelnokken. De beide geleiders kunnen tevens worden gekoppeld tot één lengteaanslag 3000 mm voor het boren van rijenboringen in langsrichting van het paneel.
2 stuks pneumatisch klemcilinders klemmend onder een hoek van 15°
Voetpedaal bedieng voor starten boorcyclus
Motorbeveiligings-schakelaar
De machine voldoet aan de eisen volgens CE-Norm (incl. optie 46503872)
Specificaties:
Afmetingen machine: 950x850x1140
Gewicht: 264
Luchtaansluiting: 6-8 bar
Motorvermogen: 2.5pk
Voltage: 400 volt
Aantal spillen: 21
Afmetingen van paneel wat bewerkt kan worden: 800x3000 mm
Afmetingen werktafel: 864x500 mm
Afstand tussen eerst en laatste boor: 640 mm
H.o.h. afstand van de spillen: 32 mm
Hoogte werktafel: 850 mm
Max.boordiepte: 70 mm
Maximale paneelbreedte onder de brug: 800
Toerental van de spillen: 2800 n/min.
Zie bijlage voor meer info.
